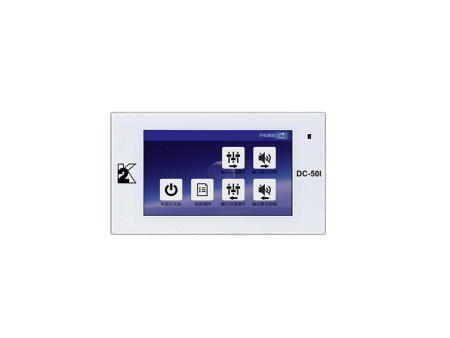

1.標準雙86底盒設計，全鏡面電容屏設計；

2.采用M3+FPGA雙核處理器設計；

3.支持JPEG圖片壓縮、矢量字庫，多語言一鍵切換；

4.支持常用組態控件，圖文刷新更快，可實現內部邏輯運算和自定義協議；

產品參數

核心處理器:Cortex-M3 +高速FPGA，雙核處理器

操作系統:無操作系統，上電即運行，F(xiàn)PGA純硬件顯示驅動

協議類型:默認組態指令集，上位機可配置運行MODBUS RTU、XGUS協議

尺寸:5.0寸

分辨率:800*480

安裝方向:支持0、90、180和270度旋轉安裝顯示

存儲空間:1Gbit

字庫:內置10MB字庫，包含任何大小點陣ASCII、GBK、GB2312、UNICODE字庫，可自定義任意電腦字體顯示

圖片存儲:支持任意大小圖片存儲，累加可存儲約137張全屏圖片

顏色:65K色，16位RGB

電壓:5-26V(誤差±0.2V)

功耗:休眠：0.74W；背光亮：1.5W

通訊方式:RS485

通訊波特率:RS485:1200～115200bps，典型波特率：9600bps

通訊接插件規格:2EDG3.81-4P

圖片下載:支持USB/SD卡/UART下載，研發推薦USB下載，生產建議SD下載

配套上位機軟件:VisualTFT®

程序調試:上位機集成了“虛擬串口屏”，無需連接硬件，直接Keil IDE與其綁定調試

啟動時間:上電即可顯示

組態控件:擁有按鈕、文本、下拉菜單、進度條、滑塊、儀表、動畫、二維碼、曲線、數據記錄、圓形進度條等各種組態控件

系統鍵盤:內置虛擬數字、字符鍵盤，支持中英文輸入法，可自定義鍵盤

數據記錄:支持?jǐn)?shù)據記錄控件內容導出到SD卡

遠程升級:支持用戶主機對屏幕固件或工程圖片遠程升級

多語言功能:出廠可預置多達10種任意語言，一鍵切換所需語言，無需多套UI

邏輯運算處理:上位機內嵌Lua腳本編譯器，用戶可在屏內自定義各種復雜邏輯關系,滿足客戶99.9%的產品功能需求

可靠性,產品均通過行業標準的高低溫、ESD、群脈沖和輻射等測試

顯示器類型:TFT液晶屏

背光燈管:LED

亮度（cd/m²）:300

背光燈壽命:>20,000

對比度:500:1

視角（L/R/T/B）:70/70/50/70

觸控類型:電容觸摸屏

觸控方式:單點、滑動觸摸

透光率:80%以上

觸控次數:單點100萬次以上

工作溫度:-20～+70℃ /存儲溫度  -30～+80℃

震動測試:10 to 25Hz(X,Y,Z方向 2G 30分鐘)

ESD測試:Air=±8KV，Contact=±4KV (常規指標，可支持更高)

高低溫測試:實驗溫度:60℃±3℃,72H/-10℃±3℃,72H；實驗濕度:50℃±3℃,90%±3%RH,72H

屏有效顯示區（AA）: 長×寬 = 107.0mm×63.0mm

產品尺寸:長×寬×高 =155.6mm×91.8mm×27.0mm
